第1章 系統登錄和主界面
1.1系統登錄
1.1.1 登錄界面
系統安裝成功后,桌面會出現
圖標,雙擊圖標出現登錄界面如下:

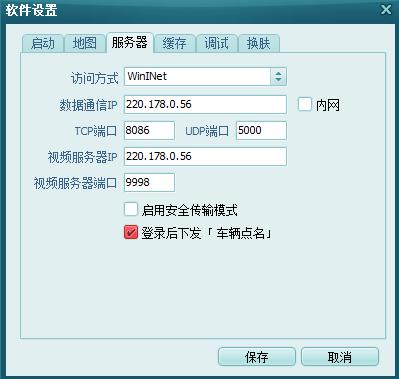

●服務器:選擇訪問方式,填寫IP地址和端口號,以及視頻的服務器IP和端口號。
備注:有的地方因為網絡原因登陸不上軟件或者訪問不了地圖,就可以換個訪問方式。
●參數設置完成后,填寫正確的用戶名和密碼,點擊【登錄】按鈕后,進入軟件,如下圖:
1.2系統主界面
1.1.1 主界面的基本信息
系統主界面由標題欄、菜單欄、地圖信息工具欄、車隊信息列表欄、車輛操作工具欄、車輛信息列表欄等組成。

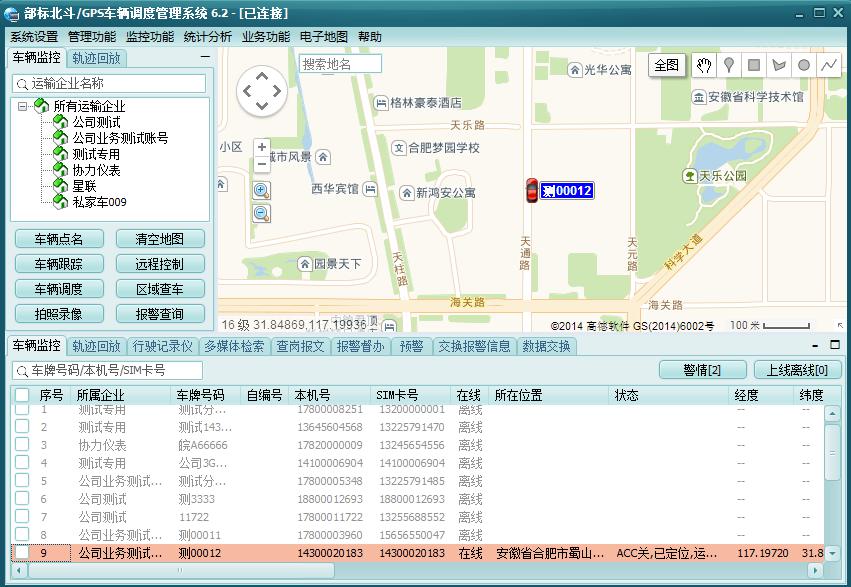

運行的主界面如下圖:
●車隊信息列表:在這個區域以樹形結構體現平臺下所有的車隊信息,如下圖:
●車輛信息列表:實時的展現平臺下所有車輛的狀態,包括是否在線、當前位置、速度以及方向等屬性,如下圖,該區域包含隱藏的快捷菜單,菜單的主要功能和監控功能菜單一樣,方便用戶鎖定車輛進行相關操作。
第2章 工具欄功能操作
2.2.1 測量距離
表示對地圖兩點之間距離的測定。
操作方法:點擊

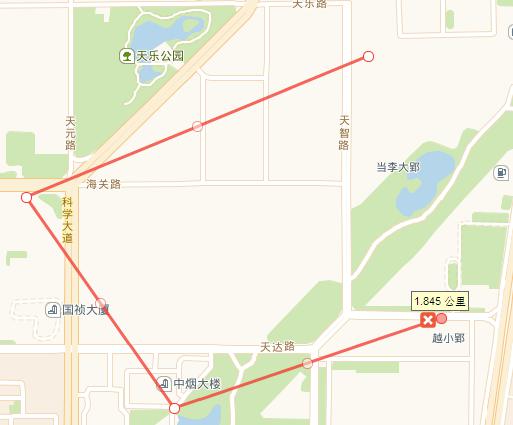

按鈕,將鼠標在地圖上要測量距離(可為非直線)的起點處單擊,再在第二處點擊后就會出現兩點之間的距離,一直單擊下去,當不測量時,只要在終點出點擊鼠標左鍵即可,此時出顯示繪制的線路之間的距離,如下圖:
2.2.2 測量面積
表示測算在地圖上圈定區域的面積,可測算矩形、多邊形和圓形的面積。
操作方法:
矩形區域面積:點擊

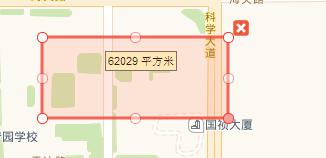

按鈕,鼠標左鍵點擊地圖,拖拽鼠標,畫出矩形,計算繪出矩形的面積,如下圖:
多邊形區域面積:點擊
,在地圖上點擊鼠標左鍵即繪制一個多邊形的頂點,如下圖:

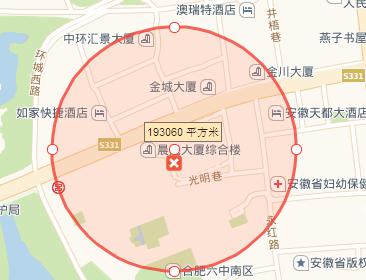

圓形區域的面積:點擊
,在地圖上點擊鼠標左鍵即以這個點為圓心,拖動鼠標繪制圓形區域,如下圖:
2.2.3 遠程控制
在客戶端控制GPS設備進行一系列操作;

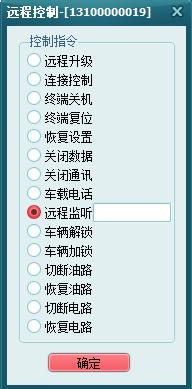

操作方法1:在車輛信息列表中選中要操作的車輛,單擊車輛操作工具欄中的【遠程控制】按鈕,彈出對話框:
在對話框中選擇操作類型,對車輛進行操作,如“遠程升級”、“終端復位”、“車輛解鎖”等操作,單擊【確定】按鈕執行操作命令。
操作方法2:在車輛信息列表中選中要操作的車輛,點擊鼠標右鍵,在彈出的菜單中選擇“遠程控制”菜單項。
2.2.4 區域查車
在地圖上劃定一個區域,查看區域內車輛;
操作方法1:點擊車輛操作工具欄中的【區域查車】按鈕,彈出窗口如下圖:
點擊【確定】按鈕進行區域查車;
2.2.5 車輛調度
即用客戶端軟件向GPS設備發送消息,進行車輛的調度。分為“部標調度”(支持部標)和“非部標調度”(支持908一體機導航調度屏信息收發),操作方法一樣的。“調度日志”可查看調度信息
操作方法1:在車輛信息列表中選中要進行調度的車輛,點擊車輛操作工具欄中【車輛調度】,彈出如下對話框,
2.2.6 報警查詢
即查看車輛的報警信息。

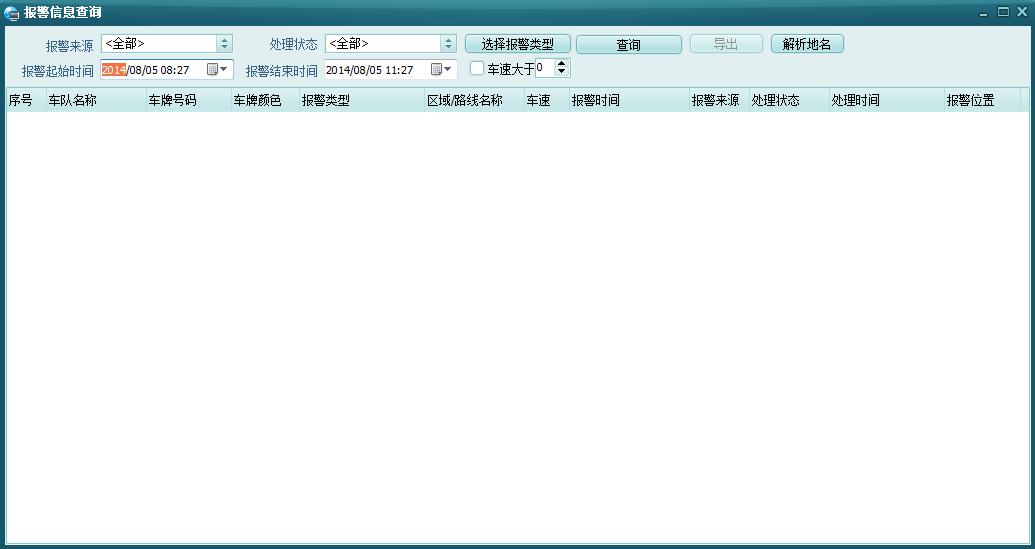

操作方法:點擊車輛操作工具欄中的【報警查詢】按鈕,彈出如下窗口:
2.2.7 查看車輛信息

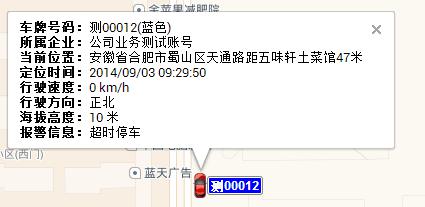

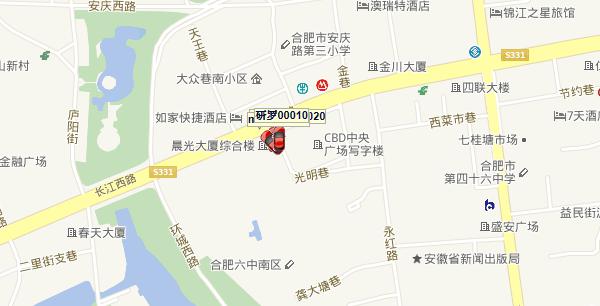

車輛定位之后,在地圖的相應位置會出現一個車輛的圖標,車輛的圖標只顯示車輛的車牌號碼,如果想查看車輛的詳細信息,可以點擊車輛圖標出現如下小窗口:
2.4車輛信息工具欄
2.4.1 車輛列表
顯示所有車輛的基本信息列表,包括車輛的滾筒狀態(停轉;正轉;反轉)。
操作方法:成功登錄系統,主界面初始化之后,車輛信息工具欄會加載平臺下所有車輛的基本信息,如下圖:
如果車輛在線,則車輛信息工具欄會顯示定位信息以及車輛信息;
如果車輛不在線,則車輛信息工具欄只會顯示車輛信息,不顯示定位信息;
位置數據上傳間隔10秒以下的車輛(默認持續300秒),車輛信息以紅色標示。持續時間設置見上述;
2.6后一次定位
后一次定位能定位出離線車輛最后一次在線的所在地圖位置。選中車輛,右擊,彈出菜單中選擇“后一次定位”,即可在列表信息里看到后一次定位位置信息,示例如下:
列表信息
地圖位置
2.7批量后一次定位
批量后一次定位能定位出所有離線車輛后一次在線信息,右擊菜單選項中“批量后一次定位”即可。
2.8駕駛員IC卡設置
插入IC卡,然后在平臺上設置。選中車輛,右擊,彈出菜單中選擇“駕駛員IC卡設置”,打開界面如下圖,設置信息后點擊【設置】按鈕即可,點擊【查詢】按鈕查詢駕駛員信息。設置的該駕駛員的身份信息被寫入了IC卡,在設備中也可以查看。
2.9終端區域和路線
在車輛列表里選中車輛后,右擊選項中選擇“終端區域和路線”,如下圖,該操作是刪除設備上設置的電子圍欄信息。
3.1退出后臺
“用戶管理”,“車輛管理”和“人員管理”界面各自都有一個【退出】按鈕,任意點擊其中一個【退出】按鈕都可以退出后臺管理系統。
3.3.1 報警信息查詢

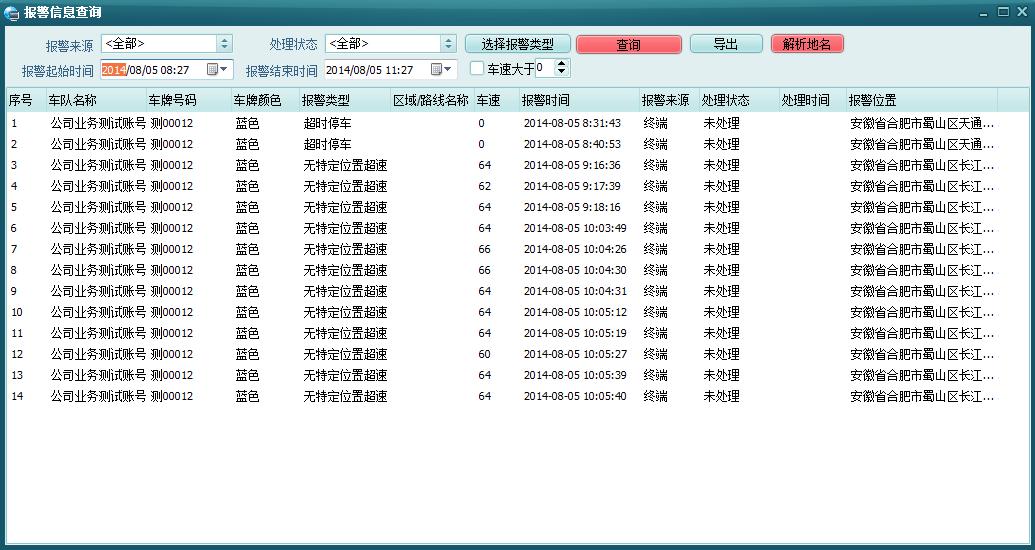

該界面是用于查詢車輛的所有報警信息(不同于主界面中【警情】按鈕,點擊【警情】按鈕,打開的界面中顯示的是實時報警信息),
界面如下圖,操作說明同功能列表
中的【報警查詢】功能描述。
3.3.2 報警信息統計
該界面也是用于查詢車輛的報警信息,與報警信息查詢不同的是:該界面只能查詢所輸入的時間段內所有車輛的報警信息,而不能根據報警類型或車牌號碼等組合方式過濾查詢。

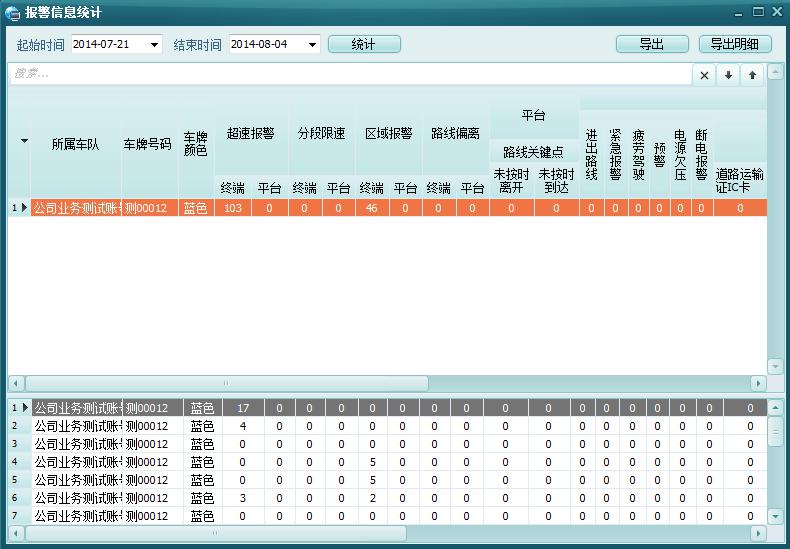

輸入統計的起始時間和結束時間,點擊【統計】按鈕即可。查詢界面如下圖,點擊【導出】按鈕將結果以excel格式導出;選中行,單擊左鍵,會在下方列表區域顯示出報警明細,點擊【導出明細】按鈕將報警明細信息以excel格式導出。
3.3.3 疲勞駕駛統計

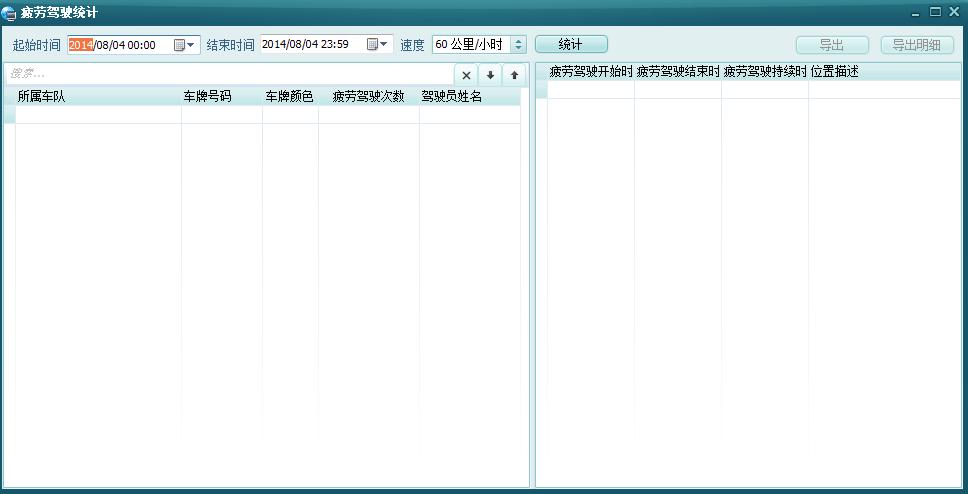

界面如下圖,輸入時間和速度,點擊【統計】查詢滿足要求的結果。【導出】按鈕導出所有結果,【導出明細】按鈕導出明細信息。
3.3.4離線時間統計

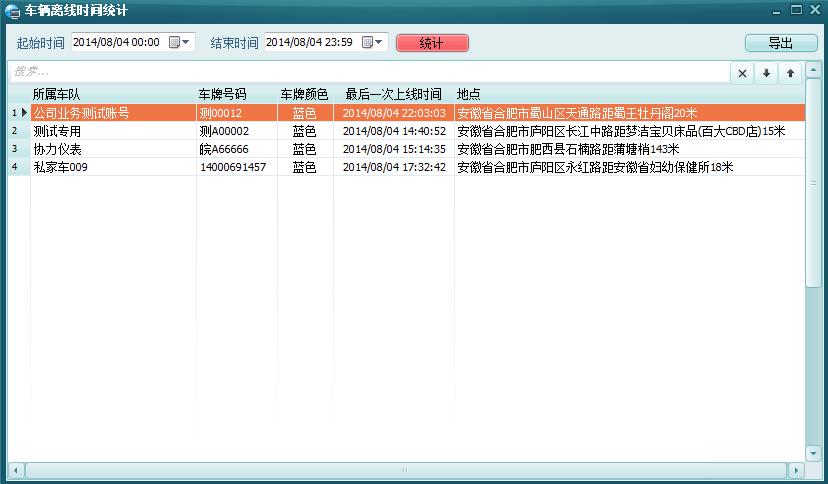

用于統計車輛后一次上線時間的。界面如下圖,輸入時間,點擊【統計】統計結果。【導出】按鈕導出結果到excel文檔。
3.3.5電子圍欄設置
對車輛劃定一個區域或者路線,并設置電子圍欄和限速等參數。點擊【定位】按鈕,地圖顯示區域與主界面上可操作的地圖區域一樣。
3.3.6 卸料報警設置
電子圍欄參數設置中,若勾選“卸料區域”,則當車輛卸料位置處于所設定的區域外時,就會產生報警,具體區域設置如下述:
區域設置:在地圖上劃定一個區域(可以是矩形、多邊形或者是圓形),如下圖:

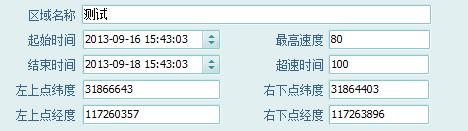

在區域的參數中設置區域名稱,高速度、超速時間等如下圖:
在下圖中設置電子圍欄的相關參數(卸載報警需勾選“卸料區域”):
如果要求只對指定車輛有效,可以點擊【綁定車輛】綁定指定的車輛,注:多邊形和圓形的操作同上。

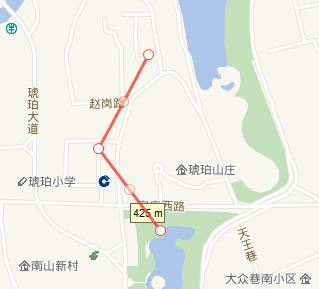

路線設置:在地圖上繪制一段路線,如下圖:
設置起始和結束時間段
,保存后,選中剛添加的路線,點擊【編輯路段】,打開窗口如下圖:
設置路段寬度,超速持續時間等參數,保存;若這條線路只對指定的車輛有限制,則可以通過綁定車輛來實現功能;用戶也可以點擊【取消綁定】來取消車輛的綁定。
3.3.7平臺報警設置
打開“業務功能→平臺報警設置”界面如下圖,有三種報警類型設置:夜間限速報警;停車點火超時報警;非法點火報警。
三種報警的設置方式都一樣,以夜間限速報警為例,先點【新增規則】打開如下圖,點擊下圖紅色按鈕選擇所屬企業,再設置限速時間段,高速度,夜間限速比,后點【保存規則】,這樣夜間限速的規則就完成設置了,其次再綁定車輛,點擊【綁定車輛】選擇車輛即可,如果該綁定車輛在所設規則內報警了,平臺就會顯示。選中規則,點【修改規則】,修改信息后保存即可,選中規則,點【刪除規則】刪除規則。選中綁定車輛,點【解除綁定】解綁即可。
備注:
1設置規則時所選擇的企業可以和綁定車輛的所屬企業不同,這只是為了關聯規則,即任何用戶,只要用戶下有該企業,就適用該企業所設置的規則;
2停車點火超時報警,一輛車只能設置一種規則,其他兩種報警類型,一輛車可以設多個規則,但還是建議一輛車只設置一種規則;
3三種報警的前提是要車輛定位;
4非法點火報警要求車輛有速度,即行駛狀態。
