北斗雙模OBD傳感定位器
| 機身顏色： | 黑色 |
| LED指示燈： | 暫無 |
| 工作電壓： | DC 10V~18V |
| 工作電流： | 暫無 |
| 工作溫度/濕度： | -25~+75℃ |
| 外殼材質： | 暫無 |
產品詳情
北斗雙模OBD傳感定位器
1 產品組成及接口定義
1.1 產品概況
產品名稱：OBD傳感定位器
產品型號：B20
產品規格：48mm（L）*25mm（W）*23mm（H）（不含插頭）
產品介紹：OBD傳感定位器B20集成了GSM/GPRS模塊、高精度GPS模塊和OBD診斷模塊，內置加速度傳感器，是一款無線通訊、GPS定位的車輛安防智能終端。終端即插即用，無需專業人員即可實現自行安裝。搭配專用定位服務平臺，車主可輕松應用定位跟蹤、車輛防盜、行程回放、車輛診斷、駕駛行為監控等功能。

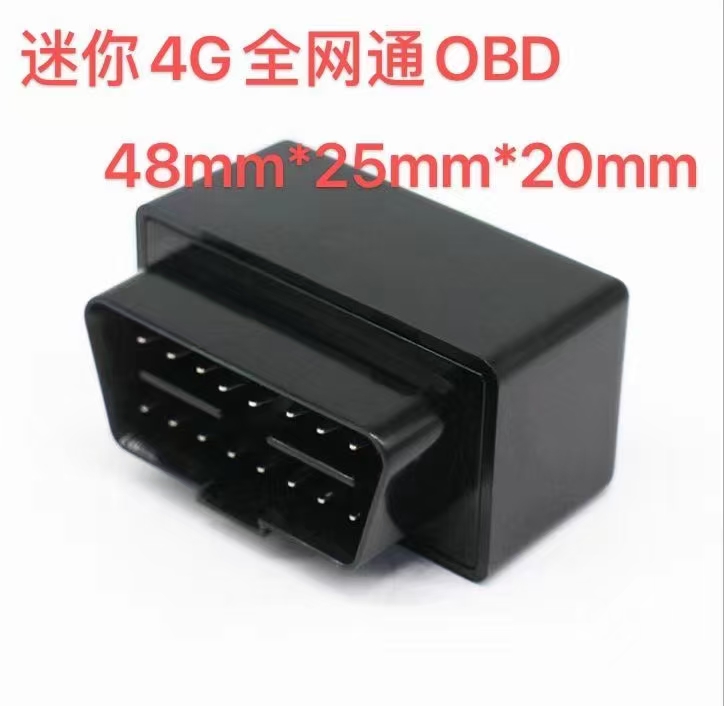

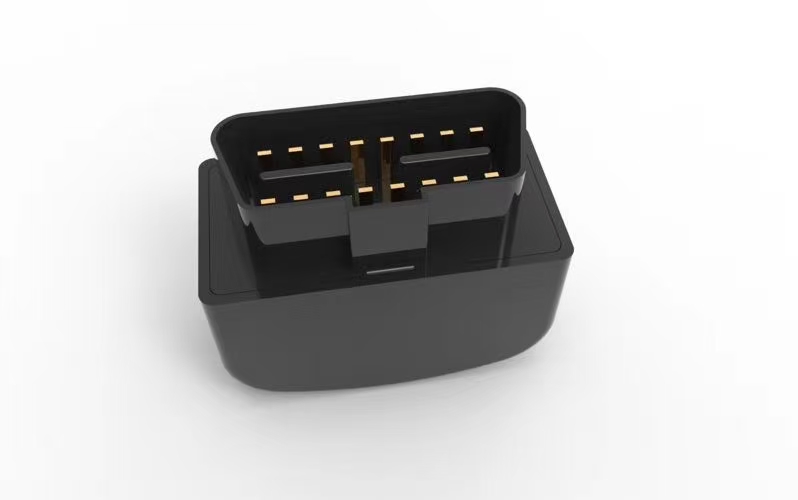

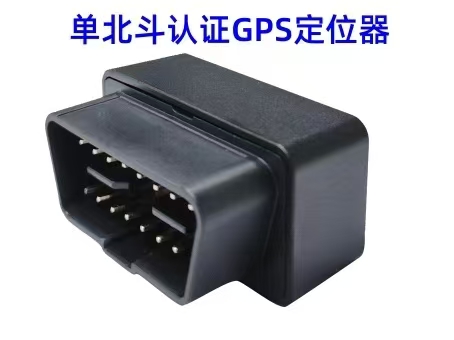

1.2 產品實物示意圖
1.3 產品接口說明
1.4 產品配置清單
產品無需外部連線
|
名稱 |
數量 |
說明 |
|
主機 |
1 |
可根據需要選配轉接線 |
2 產品整機參數
產品整機參數如下：
表 2-1 產品整機參數
|
項目 |
規格參數 |
備注 |
|
規格尺寸 |
48mm*25m*23mm |
不含插頭 |
|
工作電壓 |
DC 10V~18V |
|
|
工作電流 |
平均35mA（ACC ON） |
內置鋰電池充電狀態 |
|
待機電流 |
2.5m（ACC OFF） |
GSM待機 |
|
內置電池 |
50mA聚合物鋰電池 |
|
|
定位方式 |
北斗定位/GPS定位/基站定位 |
|
|
定位誤差 |
GPS定位誤差<10m（實際定位誤差與車輛所處區域環境和天氣等因素有關）。 基站定位誤差取決于當前基站覆蓋信息。 |
|
|
通訊網絡 |
GPRS GSM850/900MHz/DCS1800MHz/1900MHz |
|
|
通訊方式 |
TCP |
|
|
工作溫度范圍 |
-25~+75℃ |
|
|
存儲溫度范圍 |
-40~+85℃ |
|
|
電池工作時間 |
30分鐘 |
|
|
OBD協議 |
ISO9141 KWP2000_5BPS（ISO14230） KWP2000_FAST（ISO14230） CANBUS_11B_500K（ISO15765） CANBUS_29B_500K（ISO15765） CANBUS_11B_250K（ISO15765） CANBUS_29B_250K（ISO15765） |
|
3 產品功能操作說明
3.1 產品功能表
表 3-1 產品功能說明
|
功能名稱 |
功能說明 |
|
定位追蹤
|
終端檢測到汽車點火ACC ON，開啟連續定位，每15s上傳一次位置數據。檢測到ACC OFF，每5分鐘上傳一次位置數據（保留最后一次GPS定位數據）。 |
|
休眠喚醒上報 |
ACC OFF狀態，可配置為休眠（GSM待機斷開網絡連接），定時喚醒上報 |
|
基站/GPS定位 |
默認設備上電后采用GPS定位，如果定位不成功，會上報一組基站定位數據 |
|
車架號讀取 |
ACC ON后30秒內，設備會主動讀取車輛車架號 |
|
行車數據和故障碼讀取 |
車輛啟動后，會實時上報車輛發動機轉速、車速、電瓶電壓、節氣門開度、發動機負荷、冷卻液溫度、進氣流量、進氣溫度、點火提前角、瞬時油耗、平均油耗、本次行駛里程、本次耗油量、累計耗油量故障碼、實時數據流 |
|
低電保護 |
檢測到車輛電壓過低會自動進入切斷網絡，低功耗模式，默認11v |
|
短信設置/查詢 |
可以設置IP（或域名）、端口號、APN、本機號、工作模式等；可以查詢前面的配置參數。 |
|
斷電報警 |
檢測到外部電源被切斷，會上報斷電報警 |
|
低電報警 |
檢測到車輛電源偏低，會上報報警，默認11.5V |
|
震動報警 |
ACC OFF狀態，檢測到車輛震動會上報震動報警 |
|
碰撞報警 |
檢測到車輛產生劇烈震動報警 |
|
超速報警 |
檢測到車輛超速行駛報警，默認120km/h |
|
駕駛行為監控 |
統計行程急加速、急減速次數 |
|
防偽基站 |
檢測到偽基站，會拒絕連接。 |
